新唐NuMicro® 家族高性能Arm Cortex®-M4核心微控制器 (MCU)—支持浮點運算單元 (FPU) 與DSP擴充
NuMicro® 家族 Cortex®-M4 核心微控制器 (MCU) 能在 72 MHz 至 192 MHz 的時脈下提供高達 90 DMIPS 至 240 DMIPS 的高性能系統設計;其中 M480 系列由內部 Flash 運行時的動態功耗可低至 130 μA/MHz。

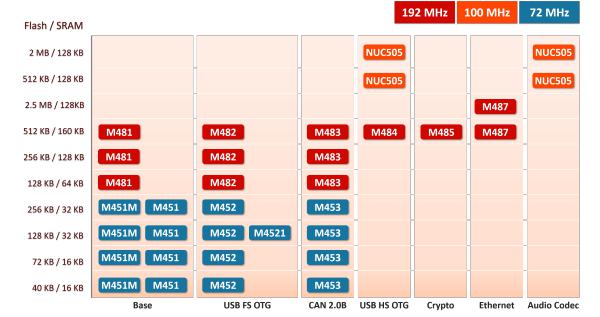

NuMicro® 家族 Cortex®-M4 核心微控制器 (MCU) 由以下產品系列組成:
- M480系列:192 MHz CPU、高達 2.5 MB Flash記憶體、高達160 KB的SRAM 記憶體、支持就地執行 (XIP) 的Quad-SPI界面與16位元I80模式 QVGA LCD。
-M481–192 MHz PWM、2組200 Mbps SDHC、每秒采樣5百萬次的 12-bit ADC及每秒1百萬次轉換率的 12-bit DAC。
-M482–USB 2.0 全速device/host/OTG 且內建物理層與1 KB數據緩沖區。
-M483–2組CAN 2.0B界面、兩組USB支持高速 OTG與全速OTG。
-M484–USB 2.0 高速device/host/OTG并內建物理層與4 KB數據緩沖區、USB 2.0 全速device/host/OTG 且內建物理層與1 KB數據緩沖區。
-M485–硬件加解密引擎包含ECC-571、AES-256、SHA-512、HMAC-512、亂數產生器與2組USB 2.0 device/host/OTG。
-M487–10/100M 以太網MAC提供RMII/MDC/MDIO接口、硬件加解密引擎、2組CAN 2.0B界面與2組 USB 2.0 device/host/OTG。

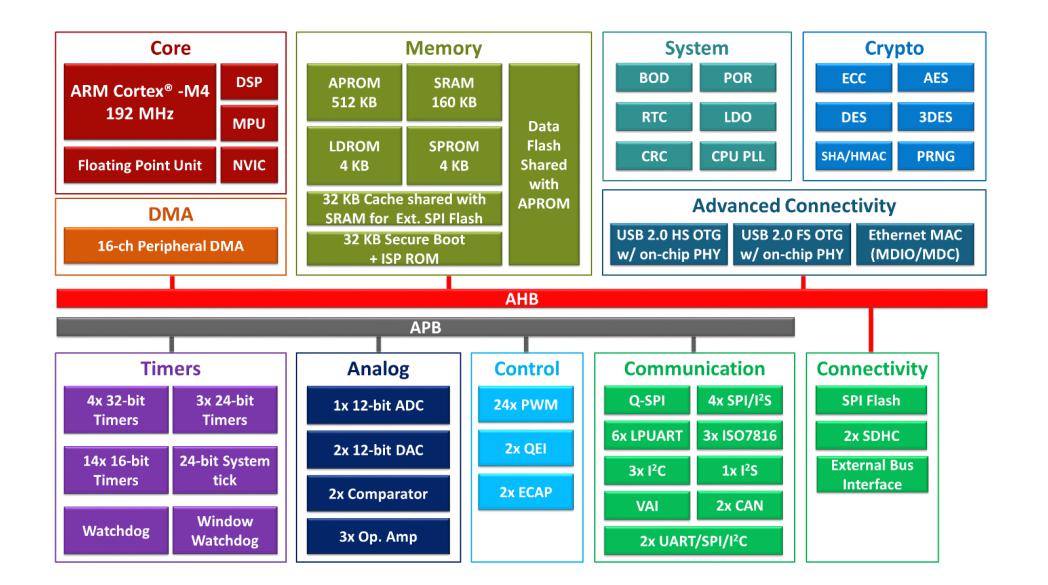

-高達192 MHz Arm® Cortex®-M4F核心。
-DSP指令集。
-記憶體保護單元。
工作條件-工作電壓: 1.8V ~ 3.6V。
-工業級工作溫度 - 40 ℃ 至 + 105 ℃。
-工作頻率最高至 192 MHz。
存儲器-最高支持512 KB Flash。
-最高支持160 KB RAM,包含32 KB 外部 SPI Flash快取。
-4 KB 安全保護區塊 ( SPROM )。
-2 KB 一次性燒錄區塊 ( OTP )。
-支持ISP、ICP、IAP編程功能。
-雙區塊韌體升級 ( OTA )。
時鐘源-外部4 MHz~24 MHz 高速晶振(HXT)。
-外部32.768 kHz低速晶振(LXT)可以作為RTC的低功耗系統時鐘。
-內部12 MHz RC 時鐘 (HIRC) 精度±2%。
-內部10 kHz RC時鐘 (LIRC) 用于WDT和喚醒功能( LIRC )。
-內部PLL可講HIRC/HXT倍頻到480 MHz。
-RTC 80位元組備份暫存器。
電源管理配置-BOD欠壓監測:8個電壓選擇支持中斷或復位功能:
3.0V/2.8V/2.6V/2.4V/2.2V/2.0V/1.8V/1.6V。
-低壓復位:電壓門限1.5V。
循環冗余校驗 ( CRC ) 單元-LCD 平行介面,i80模式。
-4個 32 位 元計時器。
-12個增強型 PWM 帶有12個16位元計時器。
-12個基本型 PWM 帶有2個16位元計時器。
-1個24位元倒數SysTick計時器。
-1個看門狗計時器。
-1個視窗看門狗計時器。
加解密引擎-ECC ( P-521, B-571, K-571 )。
-AES-128, 192, 256。
-DES/ 3DES。
-SHA-160, 224, 256, 384, 512。
-HMAC。
-亂數產生器。
類比周邊-1個12位元,多達16通道5 MSPS SAR ADC。
-2個12位元1 MSPS DAC。
-2個滿擺幅 ( Rail-to-rail ) 比較器。
-3個運算放大器。
通信介面-多達6個低功耗 UART 介面 ( 17 Mbps ) ,包含2個LIN介面。
-多達3個ISO-7816介面 ( 3.4 MHz ) ,支持全雙工 UART 模式。
-3個 I2C 介面 ( 可達3.4 Mbps )。
-1個 SPI Flash介面 ( 可達96 MHz ) 支持四線模式。
-1個四線 SPI 介面 ( 可達96 MHz )。
-多達4個 SPI / I2S介面 ( SPI 可達96 MHz 、I2S可達192 kHz/16-bit )。
-1個I2S介面 ( 192 kHz/ 32-bit )。
-2個USCI介面,支持可程設 UART / SPI / I2C。
-2個CAN 2.0B介面。
-2個SD卡控制器 ( 50 MHz )。
控制介面-2個正交編解碼介面。
-2個24位元3通道輸入捕捉計數器單元。
進階連結-USB 2.0 高速裝置/ 主機/ OTG控制器及內置PHY。
-USB 2.0全速裝置/ 主機/ OTG控制器及內置PHY。
-10/100 Mbps以太網MAC及RMII介面。
