方案介紹

可視門鈴已發展成為集提醒、防盜、安全為一體的智能系統，提供訪客與住戶之間雙向可視通話，達到圖像、語音雙重識別，支持微信、App等多種手機終端，讓住戶可以第一時間掌握家門口的所有動態。

本方案基于華大低功耗芯片HC32L136K8TA-LQ64，最低功耗0.5uA，超大flash，多管腳，LPUART（低功耗串口）多種通訊接口等特點開發；

功能說明：

低功耗長待機、微光夜視、PIR人體監測、遠程視頻對話、4.3英寸觸控大屏、手機隨時監控、安全云存儲。

HC32L136特征說明：

--48MHz Cortex-M0+ 32位CPU平臺

--超低功耗性能，最低功耗0.5μA @ 3V

--存儲：64K Flash，8K RAM；

--定時器：4 basetimer、1 Lowpower timer、3 advanced timer；

通訊接口：

--2路UART標準通訊接口

--2路LPUART低功耗通訊接口，深度休眠模式下可工作

--2路SPI標準通訊接口

--2路I2C標準通訊接口

--集成LCD Driver

--RTC/CRC/AES-128/運放

封裝：LQFP64

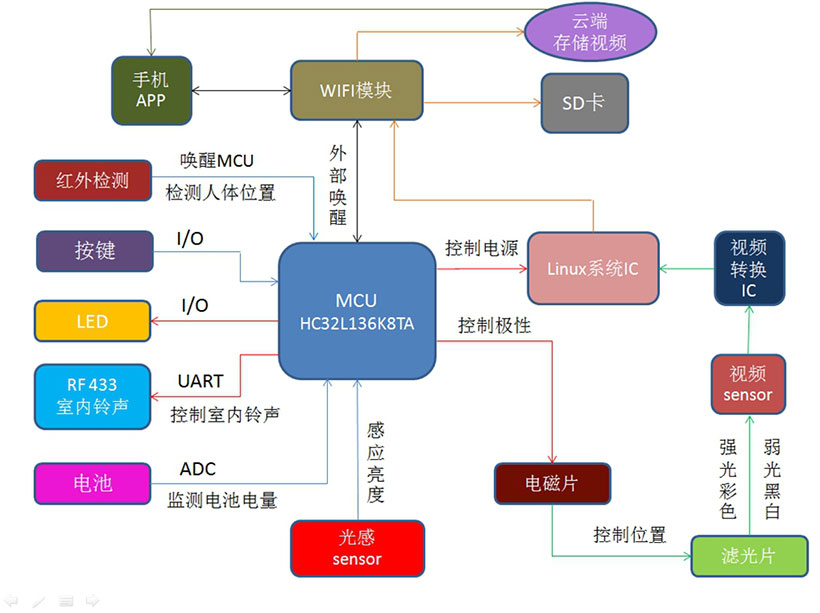

原理框圖：

瑞凡微提供產品：

MCU：HC32L136K8TA-LQ64

DC-DC：TPP2020
